特長
- キュービクルとは、『キュービクル式高圧受電設備』の略称で、電力会社から高圧で受電する為の機器及び保護継電器・変圧器などの機器一式を金属箱に収めた受配電設備のことです。
製作について
各種工事用仮設キュービクル製作可能です。
- トンネル建設工事
- ダム建設工事
- ケーソン工事
- ビル建築工事
- 浄水場改修工事
- 自動力率調整盤
さまざまな現場に対応。
お客様のニーズに合わせご提案致します。
各工事に対応出来る仮設キュービクルをレンタル致します。
様々なトランス・機器を用いてお客様のニーズに合わせてご提案致します。
仮設キュービクル参考規格
- 日本工業規格【JIS-C-4620】
- 日本電機工業会標準規格【JEM-1425】
- 高圧受電設備規定
- 電気設備技術基準
キュービクル式高圧受電設備の種類
| 形式 | 主遮断装置 | 受電設備容量 | |
|---|---|---|---|
| CB形（遮断器形） | 主遮断装置として、遮断器（VCBなど）を用いる形式です。 |  |
4,000kVA以下 |
| PF-S形 | 主遮断装置として、高圧限流ヒューズ（PF）と高圧交流負荷開閉器（LBS）とを組合せて用いる形式です。 |  |
300kVA以下 |
施工例
仮設キュービクル提案

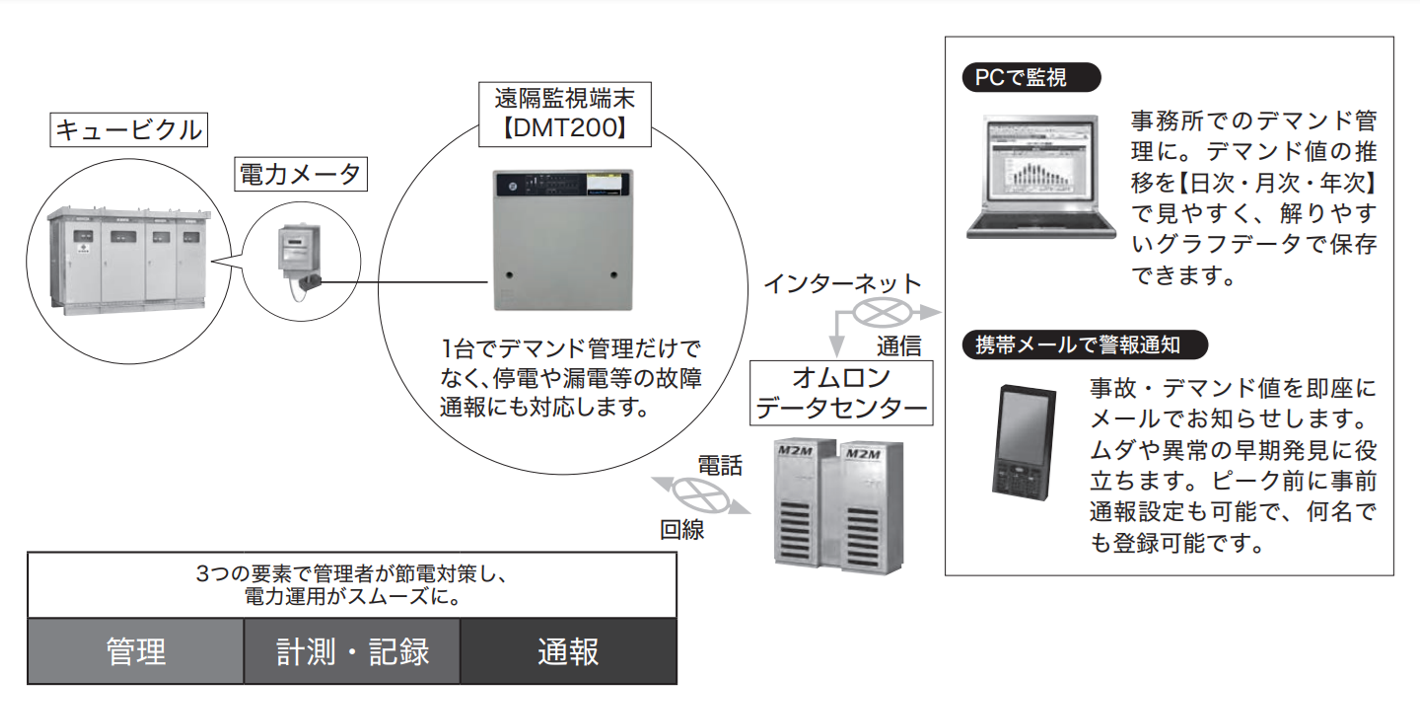

仮設キュービクルでの節電の取り組みをお手伝い致します。
- 遠隔監視端末はオムロン株式会社の製品です。
※弊社は代理店ではございません。仮設キュービクルの仕様のご提案になります。 - 電力量の管理にも非常に役立つデマンド監視装置を、仮設キュービクル内に取付け設置可能です。
- パソコンでの管理やピーク電力到達時・故障発生時の携帯への転送機能を兼ね備えた機器です。
